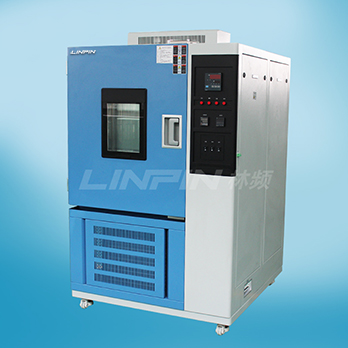

高低溫試驗箱，恒溫恒濕試驗箱的制冷系統由四個主要部件組成:壓縮機、冷凝器、膨脹閥和蒸發器 以下是四個部件的功能和工作過程的詳細介紹
一、蒸發器蒸發過程后的低壓濕蒸汽被膨脹閥切斷，從蒸發器中周?chē)橘|(zhì)吸熱冷卻，并逐漸增加其干燥度 這樣，來自蒸發器的氣體就變成了干燥飽和蒸汽或輕微過熱的過熱蒸汽。 蒸發過程中，制冷劑的溫度和壓力保持不變。
二、壓縮機完成制冷功能后從蒸發器出來的蒸汽在被制冷壓縮機壓縮后溫度和壓力急劇升高。 壓縮機排出的氣體變成過熱的熱蒸汽。 壓縮氣體時，壓縮機需要消耗一定量的壓縮功，但制冷劑的熵值保持不變。
三、冷凝器冷凝過程
從冰箱排出的高溫高壓過熱蒸汽進入冷凝器與冷卻水或空氣交換熱量，使過熱蒸汽逐漸變成飽和蒸汽，然后變成飽和液體 當用冷卻水冷卻時，飽和液體的溫度繼續下降，導致過冷。 冷凝過程中壓力保持不變。
四、膨脹閥節流過程
來自冷凝器的液體通過膨脹閥節流，變成低溫低壓濕蒸汽 制冷劑的焓在節流過程中不變。
以上四個過程依次連續循環，高低溫試驗箱以達到降溫的目的 總而言之，高低溫試驗箱制冷劑介質吸收熱量，并在蒸發器中以液態冷卻。低溫液體吸收汽化潛熱，成為制冷劑氣體，被壓縮機吸入并壓縮。壓縮氣體的壓力和溫度增加，然后流入冷凝器。冷凝器以空氣冷卻、冷水冷卻等形式冷凝制冷劑氣體。冷凝的高溫高壓液體儲存在冷凝器和儲液器的底部。冷凝過程中釋放的熱量被風扇、水泵和其他設備帶走，并擴散到環境中。當高溫高壓液體流經膨脹閥時，以低溫低壓液態進入蒸發器，吸收汽化潛熱并制冷，完成制冷循環
